50148492_KRT3CM.L3S2/4T-M8
Описание

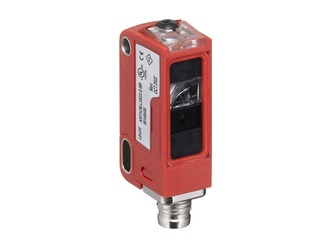

Описание и характеристики на 50148492 Датчик Leuze KRT3CM.L3S2/4T-M8:
Серия 3C
Специальная версия: вход обучения
Функция времени
Рабочий диапазон: 14,5 мм ± 2 мм
Траектория луча: сфокусированная
Источник света: светодиод, RGB
Длина волны: B: 470 нм G: 525 нм R: 640 нм
Форма передаваемого сигнала: импульсная
Группа светодиодов: группа, не подлежащая регистрации (в соответствии с EN 62471)
Размер светового пятна [на расстоянии датчика]: 1,5 мм x 4 мм [14,5 мм]
Ориентация светового пятна: вертикальная
Тип геометрии светового пятна: прямоугольная
Выход светового луча: фронтальная
Фокус: фиксированная
Повторяемость: 0,02 мм
Защитная схема: защита от смены полярности
Защита от короткого замыкания
Напряжение питания: UB 12 ... 30 В, пост. тока, вкл. Остаточная пульсация
Остаточная пульсация 0 ... 15 %, от UB
Ток холостого хода 0 ... 25 мА
Количество обучающих входов 1 шт.
Тип напряжения DC
Коммутируемое напряжение: высокое: ≥8 В
низкое: ≤ 2 В или не подключено
Задержка 10 мс
Входное сопротивление 15 000 Ом
Функция: Блокировка клавиатуры
Настройка растяжения импульса
Обучение
Активное состояние переключения: высокое
Процесс обучения: статический, 2-точечный
Количество цифровых коммутационных выходов 1 шт.
Тип напряжения DC
Коммутируемый ток, макс. 100 мА
Высокое напряжение переключения: ≥(UB-2V)
Низкое напряжение: ≤ 2 В
Элемент переключения: Транзистор, PNP
Принцип переключения: Коммутация света
Частота переключения: 10 000 Гц
Время отклика: 0,05 мс
Задержка готовности: 300 мс
Джиттер отклика: 20 мкс
Функция: Сигнал: ВЫХОД
Вход обучения
Напряжение питания
Тип подключения: Разъем
Размер резьбы: M8
Тип: Штекер
Материал: Металл
Количество контактов: 4-контактный
Конструкция: Кубический
Размеры (Ш x В x Д): 11,4 мм x 34,2 мм x 18,3 мм
Материал корпуса: Пластик
Пластиковый корпус: PC-ABS
Материал защитной крышки: Пластик / ПММА
Вес нетто: 10 г
Цвет корпуса: Красный
Тип крепления: С помощью дополнительного крепежного устройства
Совместимость материалов ECOLAB
Тип дисплея: светодиодный
Количество светодиодов: 2 шт.
Элементы управления: кнопка обучения
Функция элемента управления: настройка растяжения импульса
Регулировка порога переключения
Обучение
Температура окружающей среды при работе: -40 ... 60 °C
Температура окружающей среды при хранении: -40 ... 70 °C
Степень защиты: IP 67
IP 69K
Класс защиты: III
