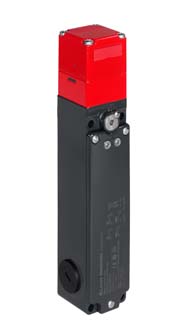

63000651 Защитная блокировка Leuze L200-M1C3-MLM24-L2G

Описание

Описание и характеристики на 63000651 Защитная блокировка Leuze L200-M1C3-MLM24-L2G:

Серия   L200

Функции            Электромагнитная блокировка защитного ограждения (магнитное удержание)

Светодиодные индикаторы состояния управления магнитом

Интеграция в системы безопасности вплоть до Категории 4 согласно EN ISO 13849-1

Блокировочное устройство с функцией удержания ограждения согласно ISO 14119

Принцип действия        Принцип «блокировка при подаче питания» (Energize-to-lock) — исполнительный элемент блокируется при подаче напряжения на электромагнит

Срок службы    20 лет, EN ISO 13849-1

B10d      5 000 000 циклов

Категория применения (DC-13)              Ue / Ie: 24 В / 3 А, 125 В / 0,7 А, 250 В / 0,4 А; EN 60947-5-1

Категория применения (AC-15)              Ue / Ie: 120 В / 6 А, 250 В / 5 А, 400 В / 3 А; EN 60947-5-1

Конфигурация контактов (Исполнительный элемент) 1 НЗ + 1 НО

Конфигурация контактов (Магнит)       2 НЗ

Размыкание контактов              Принудительное размыкание (с жесткой связью)

Рабочее напряжение магнита 24 В DC, -10 ... +10%

Защита от короткого замыкания (Магнит)        0,5 А, 24 В, тип gG, IEC 60269-1

Защита от короткого замыкания (Цепь безопасности)              500 В, 10 А, тип gG, IEC 60269-1

Номинальное напряжение изоляции 400 В AC, 300 В DC

Условный тепловой ток (макс.)              10 А

Вход обучения (Teach-in) для исполнительного элемента       Нет

Продолжительность включения (ПВ)   100%

Количество подключений         1

Количество кабельных вводов              3

Функция             Подключение контактов

Электропитание

Тип подключения          Клеммное

Тип клемм         Винтовые клеммы

Количество полюсов    10-контактное

Сечение подключаемых проводов      от 1 x 0,34 мм² до 2 x 1,5 мм², многожильный провод

Форма корпуса               Кубическая

Размеры (Ш x В x Д)      45 мм x 46 мм x 194,7 мм

Материал корпуса        Металл

Материал электрических контактов    Серебряный сплав

Масса нетто      739 г

Цвет корпуса    Серый

Красный

Тип монтажа    Сквозной монтаж

Тип кабельного ввода M20 x 1,5

Тип выключателя           Блокировочное устройство с фиксацией защитного ограждения, ISO 14119

Принцип коммутации  Контакты замедленного действия

Направления срабатывания    1 x Сверху

4 x Сбоку (90°)

Скорость срабатывания             0,001 ... 0,5 м/с

Тип фиксации ограждения       Электромагнитный

Принцип фиксации ограждения            Магнитный

Усилие фиксации ограждения, макс.  2800 Н

Механический ресурс  1 000 000 рабочих циклов, IEC 60947-5-1

Частота срабатывания, макс.   600 в час, IEC 60947-5-1

Исполнительный элемент (актуатор), внешний            Серия AC-AHxx: прямой, угловой, подпружиненный, регулируемый

Усилие извлечения (при разблокированном актуаторе)          30 Н

Допуск на перебег        4,5 мм

Тип индикации              Светодиодная (LED)

Температура окружающей среды (рабочая)   -25 ... 60 °C

Степень загрязнения   3, EN 60947-1

Класс защиты   IP 67

63000651

L200-M1C3-MLM24-L2G
