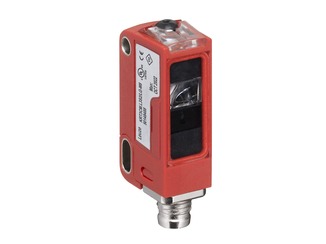

50148507 Датчик контрастности Leuze KRT3CW.L3S2/4T-M8

Описание

Описание и характеристики на 50148507 Датчик контрастности Leuze KRT3CW.L3S2/4T-M8:

Серия 3C

Специальная версия. Вход обучения.

Функция времени.

Рабочий диапазон 14,5 мм ± 2 мм.

Траектория луча. Фокусированная.

Источник света: светодиод, белый.

Форма передаваемого сигнала: импульсная.

Группа светодиодов: группа, не подлежащая сертификации (в соответствии с EN 62471).

Размер светового пятна [на расстоянии до датчика]: 1,5 мм x 4 мм [14,5 мм].

Ориентация светового пятна: вертикальная.

Тип геометрии светового пятна: прямоугольный.

Выход светового луча: фронтальный.

Фокусировка: фиксированная.

Длина волны: 400 ... 750 нм.

Повторяемость: 0,02 мм.

Защитная цепь: защита от обратной полярности.

Защита от короткого замыкания.

Напряжение питания: UB 12 ... 30 В, постоянный ток, вкл. Остаточные пульсации

Остаточные пульсации 0 ... 15 %, от UB

Ток холостого хода 0 ... 25 мА

Количество обучающих входов 1 шт.

Тип напряжения постоянного тока

Высокое напряжение переключения: ≥8 В

Низкое напряжение: ≤ 2 В или не подключено

Задержка 10 мс

Входное сопротивление 15 000 Ом

Функция Блокировка клавиатуры

Настройка растяжения импульса

Обучение

Активное состояние переключения Высокое

Процесс обучения Статический 2-точечный

Количество цифровых переключающих выходов 1 шт.

Тип напряжения постоянного тока

Максимальный ток переключения 100 мА

Высокое напряжение переключения: ≥(UB-2V)

Низкое напряжение: ≤ 2 В

Переключающий элемент: Транзистор, PNP

Принцип переключения: Световое переключение

Частота переключения: 10 000 Гц

Время отклика: 0,05 мс

Задержка готовности: 300 мс

Дрожание отклика: 20 мкс

Функциональный сигнал: ВЫХОД

Вход обучения

Питание:

Тип подключения: Разъем

Размер резьбы: M8

Тип: Штекерный

Материал: Металл

Количество контактов: 4-контактный

Конструкция: Кубическая

Размеры (Ш x В x Д): 11,4 мм x 34,2 мм x 18,3 мм

Материал корпуса: Пластик

Пластиковый корпус: PC-ABS

Материал крышки линзы: Пластик / PMMA

Вес нетто: 10 г

Цвет корпуса: Красный

Тип крепления: Через дополнительное монтажное устройство

Совместимость материалов: ECOLAB

Тип Светодиодный дисплей

Количество светодиодов: 2 шт.

Органы управления: Кнопка обучения

Функция органов управления: Настройка растяжения импульса

Регулировка порога переключения

Процесс обучения

Температура окружающей среды при работе: -40 ... 60 °C

Температура окружающей среды при хранении: -40 ... 70 °C

Степень защиты: IP 67

IP 69K

Класс защиты: III

50148507

KRT3CW.L3S2/4T-M8
