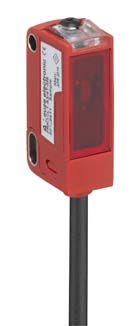

50136263 Датчик Leuze PRK3CL1.T3/2N

Описание

Описание и характеристики на 50136263 Датчик Leuze PRK3CL1.T3/2N6:

Серия   3C

Принцип работы            Принцип отражения

Применение     Обнаружение высокопрозрачных бутылок

Обнаружение прозрачных пленок

Специальное исполнение         Автоколлимация

Рабочий диапазон        0 ... 0,4 м (гарантированный рабочий диапазон)

Предел рабочего диапазона   0 ... 0,5 м (типичный рабочий диапазон)

Ход луча             Коллимированный

Источник света               Лазер, красный

Длина волны    655 нм

Класс лазера    1, в соответствии с IEC 60825-1:2014 (EN 60825-1:2014)

Макс. мощность лазера             0,0017 Вт

Форма излучаемого сигнала   Импульсная

Длительность импульса             5,3 мкс

Размер светового пятна [на расстоянии от датчика]   1 мм [500 мм]

Геометрия светового пятна      Круглая

Угол смещения              Тип. ± 2°

Схема защиты  Защита от переполюсовки

Защита от короткого замыкания

Напряжение питания UB           10 ... 30 В, пост. тока, вкл. Остаточная пульсация

Остаточная пульсация 0 ... 15 % от UB

Ток холостого хода       0 ... 15 мА

Количество цифровых коммутационных выходов       2 шт.

Тип        Цифровой коммутационный выход

Коммутационный элемент       Транзистор, NPN

Принцип коммутации  Срабатывание на свет (Light switching)

Коммутационный элемент       Транзистор, NPN

Принцип коммутации  Срабатывание на затемнение (Dark switching)

Частота переключения               3000 Гц

Время отклика 0,17 мс

Задержка готовности  300 мс

Количество подключений         1 шт.

Функция             Выход сигнала (Signal OUT)

Электропитание

Тип подключения          Кабель

Длина кабеля   2000 мм

Материал оболочки     PUR (полиуретан)

Цвет кабеля      Черный

Количество жил             4-жильный

Сечение жил    0,2 мм²

Размеры (Ш x В x Д)      11,4 мм x 34,2 мм x 18,3 мм

Материал корпуса        Пластик

Пластик корпуса            PC-ABS

Материал крышки линзы          Пластик / PMMA (акрил)

Масса нетто      50 г

Цвет корпуса    Красный

Тип крепления Сквозное крепление

С помощью опционального монтажного приспособления

Рекомендуемый момент затяжки для крепежа M3     0,9 Н·м

Совместимость материалов     ECOLAB

Тип индикации              Светодиодная (LED)

Количество светодиодов          2 шт.

Элементы управления Кнопка обучения (Teach)

Функция элемента управления              Регулировка чувствительности

Температура окружающей среды (рабочая)   -40 ... 55 °C

Температура окружающей среды (хранение) -40 ... 70 °C

Степень защиты             IP 67

IP 69K

Класс защиты   III

50136263

PRK3CL1.T3/2N
