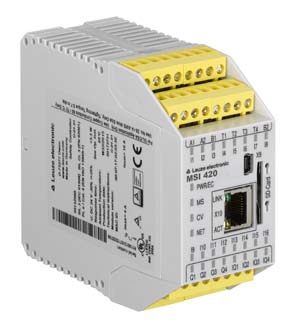

50132986 Контроль безопасности Leuze MSI 420-01

Описание

Описание и характеристики на 50132986 Контроль безопасности Leuze MSI 420-01:

Серия MSI 420

Тип      Контроллер безопасности

Применение   Мониторинг функций безопасности

Количество безопасных входов/выходов 16 входов, 4 выхода, 4 программируемых входа/выхода

Функции         4 конфигурируемых безопасных входа/выхода (программно)

24 безопасных входа/выхода

40 сертифицированных функциональных модулей

Конфигурирование через mini USB или Ethernet (TCP/IP)

Возможность расширения: до 12 модулей ввода/вывода

Свободное конфигурирование с помощью MSI.designer (лицензия не требуется)

Модульно расширяемый контроллер безопасности

Память программ в формате SD-карты (512 МБ)

Коммутируемый ток: 4 А на выход

Передача диагностических данных через внешние шлюзы полевых шин

До 300 функциональных модулей в одном проекте

SIL      3, IEC 61508

SILCL  3, IEC/EN 62061

Уровень производительности (PL) До уровня «e» включительно, EN ISO 13849-1

PFHD  4,3E-09 в час

Срок службы (Mission time) 20 лет, EN ISO 13849-1

Категория      4, EN ISO 13849

Напряжение питания UB     24 В пост. тока, -30 ... +25 %

Потребляемая мощность, макс.     3,3 Вт

Количество выходов 4 шт.

Количество конфигурируемых входов/выходов  4 шт.

Тип цифрового выхода        Транзисторный

Защита выходов от короткого замыкания Да

Номинальный выходной ток на один выход, макс. ≤ 12 А / 8 мс

Количество входов   16 шт.

Допустимое входное напряжение  HIGH: 13 … 30 В

LOW: -5 … +5 В

Входной ток при сигнале «1»          HIGH: тип. 2,3 мА / макс. 6 мА

НИЗКИЙ уровень: < 2

Тип      Ethernet, USB

Функция         Настройка через ПО

Протокол Ethernet     TCP/IP

Функция         Настройка через ПО

Количество подключений    3 шт.

Функция         Входной сигнал

Выходной сигнал

Питание

Тип подключения      Клеммное

Тип клеммы   Винтовая

Количество контактов          32-контактный

Функция         Интерфейс настройки

Тип подключения      USB

Тип разъема  USB 2.0 Mini-A

Функция         Интерфейс настройки

Тип подключения      RJ45

Сечение подключаемых проводов 1 x 0,2 ... 2,5 мм², одножильный/многожильный провод

1 x 0,25 ... 2,5 мм², провод с наконечником

2 x 0,2 ... 1,0 мм², одножильный/многожильный провод

2 x 0,25 ... 1,0 мм², провод с наконечником

Габариты (Ш x В x Д)           45 мм x 96,5 мм x 121 мм

Масса нетто   290 г

Цвет корпуса Серый

Тип крепления          Защелкивающееся (на DIN-рейку)

Температура окружающей среды (эксплуатация)           -25 ... 65 °C

Температура окружающей среды (хранение)      -25 ... 70 °C

Относительная влажность (без конденсации)     10 ... 95 %

Степень защиты       IP 20

Класс защиты            III

50132986

MSI 420-01
