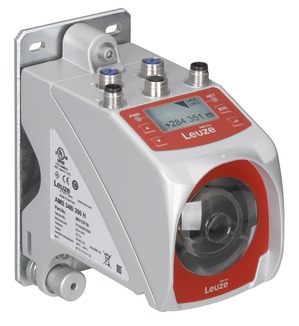

50127219 Оптический датчик расстояния Leuze AMS 348i 40 SSI

Описание

Описание и характеристики на 50127219 Оптический датчик расстояния Leuze AMS 348i 40 SSI:

Серия   AMS 300i

Применение     Противоаварийная защита кранов / козловых кранов

Позиционирование гальванических систем

Позиционирование кранов-штабелеров

Позиционирование челночных тележек и передаточных платформ

Примечание к заказу   Световозвращающая пленка заказывается отдельно

MTTF     31 год

Источник излучения     Лазер, красный

Длина волны    655 нм

Класс лазера    2, IEC/EN 60825-1:2014

Форма излучаемого сигнала   Модулированная

Размер светового пятна [на расстоянии от датчика]   40 мм [40 000 мм]

Геометрия светового пятна      Круглая

Время расчета измерения        8 мс

Диапазон измерения   200 ... 40 000 мм

Разрешение      0,001 ... 10 мм

Точность            2 мм

Воспроизводимость (3 сигмы) 0,9 мм

Время выдачи результата измерения 1,7 мс

Температурный дрейф               0,01 ... 0,1 мм/K

Макс. Скорость перемещения 10 м/с

Схемы защиты Не указаны

Напряжение питания UB           18 ... 30 В (пост. ток)

Тип        PROFINET, SSI

Класс соответствия       B

Протокол           PROFINET RT

Функционал коммутатора         Встроенный

Скорость передачи данных      100 Мбит/с

Тактовая частота            80 ... 800 кГц

Количество подключений         5

Функция             BUS IN

Интерфейс данных

Тип подключения          Круговой разъем

Маркировка на устройстве       BUS IN

Размер резьбы               M12

Тип        «Мама» (гнездо)

Материал          Металл

Количество контактов 4-контактный

Кодировка        D-кодировка

Функция             BUS OUT

Интерфейс данных

Тип подключения          Круговой разъем

Маркировка на устройстве       BUS OUT

Размер резьбы               M12

Тип        «Мама» (гнездо)

Количество контактов 4-контактный

Кодировка        D-кодировка

Функция             PWR / SW IN / OUT

Питание

Тип подключения          Круговой разъем

Маркировка на устройстве       PWR

Размер резьбы               M12

Тип        «Папа» (вилка)

Количество контактов 5-контактный

Кодировка        A-кодировка

Функция             Сервисный интерфейс

Тип подключения          Круговой разъем

Обозначение на устройстве     SERVICE

Размер резьбы               M12

Тип        «Мама» (гнездо)

Количество контактов 5-контактный

Кодировка        A-кодировка

Функция             Интерфейс данных

SSI

Тип подключения          Круговой разъем

Обозначение на устройстве     SSI

Размер резьбы               M12

Тип        «Папа» (вилка)

Количество контактов 5-контактный

Кодировка        B-кодировка

Габариты (Ш x В x Д)     84 мм x 166,5 мм x 159 мм

Материал корпуса        Металл

Металлический корпус              Литой цинк и алюминий

Материал оптического окна    Стекло

Масса нетто      2450 г

Цвет корпуса    Серый

Красный

Тип монтажа    Монтаж через сквозные отверстия

Тип дисплея     ЖКД (LCD)

Светодиодный (LED)

Количество светодиодов          4

Органы управления      Мембранная клавиатура

Рабочая температура окружающей среды       -5 ... 50 °C

Температура хранения              -30 ... 70 °C

Относительная влажность (без конденсации)               90%

Класс защиты IP             IP 65

Класс защиты   III
